KDDI 販売モジュールとは
KDDIが責任を持って販売からご購入後のサポートまでおこないます。
ニーズに合わせ、高速大容量通信モデルをはじめ、小型・軽量を追及したモデルなど、幅広くご用意しています。
特長
RTCアラーム
対応モジュール：KYM11、KYM12、SKM32
モジュールの消費電流をµAレベルまで低減できるKDDI独自の省電力機能です。指定期間の間、電波送受信回路やモジュールのCPUへの給電を止め、RTC (Real time clock) 回路のみ給電する仕組みにより、低消費電力を実現しています。
ユーザーアプリ実行環境
対応モジュール：KYM12
お客さまが開発したアプリケーションを通信モジュール内に保存、実行が可能です。CPUなどの搭載部品を削減することで、スペースやコストを効率化に貢献します。
SIMカードのあり・なしを選択可能
対応モジュール：KYM11、KYM12、SKM32
堅牢性を重視するお客さまはSIMカードを使わずモジュール単体でのご利用が可能です。もちろん、SIMカードをご利用いただくこともできます。
プロトコル変換機能
対応モジュール：KYM11、KYM12、SKM32、RC7630
通信モジュール内にTCP/IPのプロトコル変換機能を備えており、端末開発時にTCP/IPの処理実装を省くことが可能です。
| 対象モジュール | プロトコル変換機能 |
|---|---|
| KYM11、KYM12、SKM32 | TCP、UDP |
| RC7630 | TCP、UDP、HTTP、HTTPS |
ファームウェアアップデート機能
対応モジュール：KYM11、KYM12、SKM32、RC7630
通信モジュールに新機能が搭載された場合など、ファームウェアを遠隔でバージョンアップすることが可能です。
LTE通信モジュール
メーカーブランドモジュール
(KDDI LTE網 接続性検証実施通信モジュール)
各メーカーが独自に開発・製造し、メーカーブランド名をつけて販売・サポートする商品です。
KDDIが製品や機能の品質を保証するものではありません。
ご利用にあたっては、対応機能詳細や保守サポート内容、販売継続期間等をメーカーにご相談ください。
各モジュールの詳細情報や、当社ネットワークとの接続性検証をご検討の通信モジュールメーカーさまは、
下記ページをご参照ください。
- ※ 外部サイトへ遷移します。
KYM12
京セラ (株) 製
3GPP標準規格のLTEカテゴリ3に対応した小型通信モジュールです。
KYM11の優れた特長に加え、音声通話サービスVoLTE機能およびユーザーアプリ実行環境を搭載しています。
これまでの当社通信モジュール (WM-M300/M200) と同形状で、ATコマンド・リザルトコードも踏襲していますので、モジュールの移行が容易です。
対応機能
詳細スペック
| 製品名 | KYM12 |
|---|---|
| メーカー名 | 京セラ株式会社 |
| サイズ | 37x50x5.3 (mm) |
| 重量 | 約11g |
| 通信方式 | LTE Cat.3 |
| 通信速度 | 下り: 最大75Mbps 上り: 最大25Mbps |
| 動作温度 | -30℃～ + 70℃ |
| 消費電流 (注3) | 待受時 (平均): UART接続 3.1mA、USB接続 3.2mA (注1) 最大送信出力時 (平均): UART接続 585mA、USB接続 610mA (注2) |
| アンテナコネクタ | U.FLコネクタx2 (1系統はGPSと共用) |
| 外部インターフェース | BtoB (80Pinコネクタ) |
| 制御インターフェース | USB、UARTx2 |
| 測位対応衛星系 | GPS |
- ※ 製品改良などにより、外観および記載事項の一部を予告なく変更する場合があります。
- ※ ベストエフォート方式による提供のため、通信環境や混雑状況の影響により通信速度が変化します。
- ※ サービスエリア内でも、電波状態の悪い場所では、データ通信ができないことがあります。
- ※ 日本国外ではご利用できません。
- 注1) 室温25℃、電源電圧3.65V、圏内・省電力モード時の数値です。通信モジュール個体により前後する場合があります。
- 注2) 室温25℃、電源電圧3.65V、送信出力最大でデータ送受信時の数値です。通信モジュール個体により前後する場合があります。
- 注3) 消費電流はユーザーアプリ実行環境OFF時の数値です。
- ※ 各通信モジュールの仕様については取扱説明書をご確認ください。
閉じる

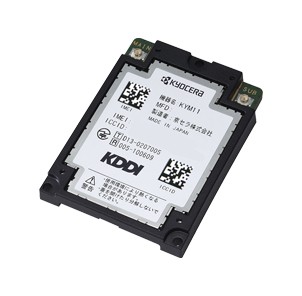

KYM11
京セラ (株) 製
3GPP標準規格のLTEカテゴリ3に対応した小型通信モジュールです。
高速通信用のUSBインターフェースに加え、高速通信が不要な用途向けに、制御しやすいUARTインターフェースも搭載しています。
また、これまでの当社通信モジュール (WM-M300/M200) と同形状で、ATコマンド・リザルトコードも踏襲していますので、モジュールの移行が容易です。
対応機能
詳細スペック
| 製品名 | KYM11 |
|---|---|
| メーカー名 | 京セラ株式会社 |
| サイズ | 37×50×5.3 (mm) |
| 重量 | 約11g |
| 通信方式 | LTE Cat.3 |
| 通信速度 | 下り: 最大75Mbps 上り: 最大25Mbps |
| 動作温度 | -30℃～ + 70℃ |
| 消費電流 | 待受時 (平均): UART接続 3.1mA、USB接続 3.2mA (注1) 最大送信出力時 (平均): UART接続 585mA、USB接続 610mA (注2) |
| アンテナコネクタ | U.FLコネクタ×2 (1系統はGPSと共用) |
| 外部インターフェース | BtoB (80Pinコネクタ) |
| 制御インターフェース | USB、UARTx2 |
| 測位対応衛星系 | GPS |
- ※ 製品改良などにより、外観および記載事項の一部を予告なく変更する場合があります。
- ※ ベストエフォート方式による提供のため、通信環境や混雑状況の影響により通信速度が変化します。
サービスエリア内でも、電波状態の悪い場所では、データ通信ができないことがあります。 - ※ 日本国外ではご利用できません。
- 注1) 室温25℃、電源電圧3.65V、圏内・省電力モード時の数値です。通信モジュール個体により前後する場合があります。
- 注2) 室温25℃、電源電圧3.65V、送信出力最大でデータ送受信時の数値です。通信モジュール個体により前後する場合があります。
- ※ 各通信モジュールの仕様については取扱説明書をご確認ください。
閉じる

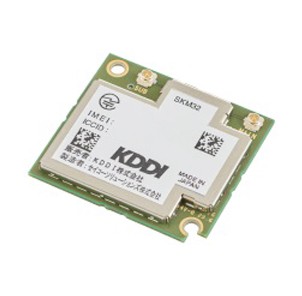

SKM32
セイコーソリューションズ (株) 製
3GPP標準規格のLTEカテゴリ1に対応した小型通信モジュールです。
低消費電流で通信可能なほか、アンテナ1本でも利用可能です。
KDDIの3G対応通信モジュールと互換機能を搭載 (注1) しており、従来提供していた「WM-M320」と同形状のため、3GからLTEへの移行にも最適です。
- 注1) 一部未搭載機能があります。
対応機能
モジュールブラケット01
「モジュールブラケット01」をご利用いただくことで、従来の3G通信モジュール「WM-M300」と同形状になります。
- ※ SKM32とモジュールブラケット01のアンテナコネクタ間を中継する同軸ケーブル (RF) は別売となります。
詳細スペック
| 製品名 | SKM32 |
|---|---|
| メーカー名 | セイコーソリューションズ株式会社 |
| サイズ | 30 x 27 x 4.5 (mm) |
| 重量 | 約6g |
| 通信方式 | LTE Cat.1 |
| 通信速度 | 下り: 最大10Mbps 上り: 最大5Mbps |
| 動作温度 | -30℃～ +70℃ |
| 消費電流 | RTCアラーム時: 5µA (注2) 省電力モード時: 1.7mA (注2) 最大送信出力時: 480mA (注3) |
| アンテナコネクタ | Main: U.FLコネクタ (GPSと共用) Sub: U.FLコネクタ |
| 外部インターフェース | BtoB (80Pinコネクタ) |
| 制御インターフェース | USB、UARTx2 |
| 測位対応衛星系 | GPS |
- ※ 製品改良などにより、外観および記載事項の一部を予告なく変更する場合があります。
- ※ ベストエフォート方式による提供のため、通信環境や混雑状況の影響により通信速度が変化します。
- ※ サービスエリア内でも、電波状態の悪い場所では、データ通信ができないことがあります。
- ※ 日本国外ではご利用できません。
- 注2) 室温25℃、電源電圧3.65V、アンテナ1本利用設定、UART接続、圏内時の平均値です。通信モジュール個体により前後する場合があります。
- 注3) 室温25℃、電源電圧3.65V、アンテナ1本利用設定、UART接続、送信出力最大でデータ送受信する時の平均値です。通信モジュール個体により前後する場合があります。
- ※ 各通信モジュールの仕様については取扱説明書をご確認ください。
閉じる

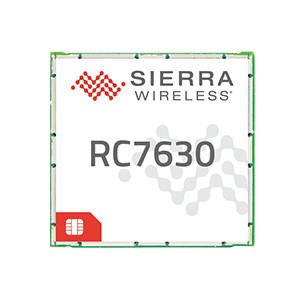

RC7630
SIERRA WIRELESS社製
3GPP標準規格のLTEカテゴリ4に対応した小型通信モジュールです。
音声通話サービスVoLTEを搭載しています。
プロトコル変換機能はTCP/UDPに加えHTTP/HTTPSにも対応しています。
Standaloneで位置測位を行う場合は、GPSに加えGLONASS Galileo、準天頂なども利用できますので、より精度の高い測位が可能です。
対応機能
詳細スペック
| 製品名 | RC7630 |
|---|---|
| メーカー名 | SIERRA WIRELESS社 |
| サイズ | 23 x 22 x 2.5 (mm) |
| 重量 | 約2.6g |
| 通信方式 | LTE Cat.4 |
| 通信速度 | 下り: 最大150Mbps 上り: 最大50Mbps |
| 動作保証温度 | -40℃～ + 85℃ |
| 消費電流 | 待受時 (平均): UART接続 TBD、USB接続 1.8mA (注1) 最大送信出力時 (平均): UART接続 TBD、USB接続 743mA (注2) |
| アンテナコネクタ | なし (LGA Pinに内包) ※ 必要アンテナは2本 (Main/Sub)、位置測位を利用する場合は3本目のアンテナが必要 |
| 外部インターフェース | 239 pad LGA |
| 制御インターフェース | USB、UART x 1 |
| 測位対応衛星系 | GPS、GLONASS、Galileo、BeiDou、QZSS |
- ※ 製品改良などにより、外観および記載事項の一部を予告なく変更する場合があります。
- ※ ベストエフォート方式による提供のため、通信環境や混雑状況の影響により通信速度が変化します。
- ※ サービスエリア内でも、電波状態の悪い場所では、データ通信ができないことがあります。
- ※ 日本国外ではご利用できません。
- 注1) 室温25℃、電源電圧3.7V、圏内・省電力モード時の数値です。通信モジュール個体により前後する場合があります。
- 注2) 室温25℃、電源電圧3.7V、送信出力最大でデータ送受信時の数値です。通信モジュール個体により前後する場合があります。
- ※ 各通信モジュールの仕様については取扱説明書をご確認ください。
閉じる
